Установка магнитолы 1/2 Din в KIA Sportage (Grand 2002 г.в.)

Снятие штатной заглушки

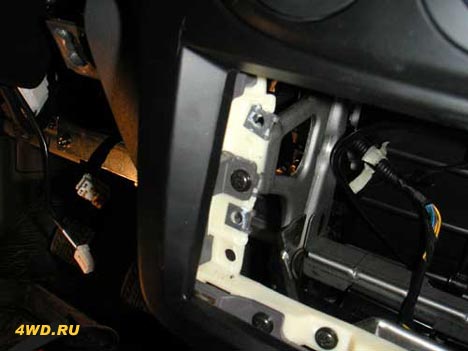

1) Отвинтить один саморез - зеленая стрелка

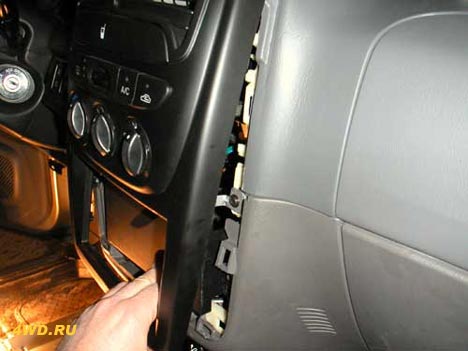

2) Осторожно отверткой или другим инструментом подцепить облицовку (На защелках) - красная стрелка и немного отвести ее в сторону.

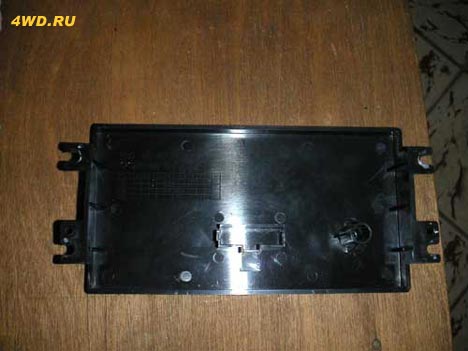

3) Отвинтить 4 самореза и снять штатную заглушку



4) В штатной заглушке выпилить (электролобзиком) отверстие под магнитлоу 1/2 DIN

Электрическая схема штатного разъема под магнитолу KIA Sportage

1. Черный с желтой полосой: +12V ACC (Появл. при повороте ключа зажигания до среднего положения)
2. Желтый с меткой: +12V Пост.
3. Желтый (тонкий): Управление антеной автомат
4. Черный: Масса
5. Синий с желтой полосой: +12V при вкл. габаритов (опция)

Колоночные провода:

6 и 10 Задний левый динамик - Синий с кор. полосой (+) и зеленый с желтой полосой (-)
7 и 11 Задний правый динамик - Зеленый (+) и желтый (-)
8 и 12 Передний левый динамик - Синий с кр. полосой (+) и зеленый (-)
9 и 13 Передний правый динамик - Коричневый (+) и салатовый с желтой полосой (-)




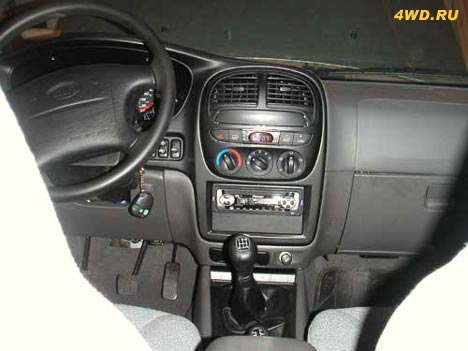

Согласовать со схемой магнитолы и все готово.
